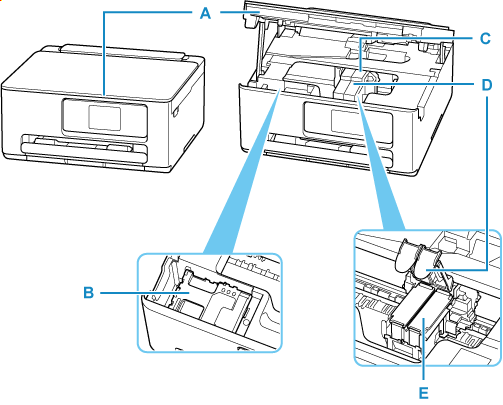

Binnenaanzicht

A: Scaneenheid / klep

Deze eenheid wordt gebruikt voor het scannen van originelen. Open deze wanneer u de FINE-cartridge of onderhoudscartridge vervangt of vastgelopen papier verwijdert.

B: Onderhoudscartridge

Absorbeert inkt die voor reiniging wordt gebruikt.

• Onderhoudscartridge vervangen

C: FINE-cartridgehouder

Plaats hier de FINE-cartridge.

De kleuren FINE-cartridge moet in de linkersleuf worden geplaatst en de zwarte FINE-cartridge in de rechtersleuf.

D: Sluitklepje van inktcartridge

Houdt de geplaatste FINE-cartridge op zijn plek.

E: FINE-cartridge (inktcartridges)

Een vervangbare cartridge met geïntegreerde printkop en inkttank.

• Een FINE-cartridge vervangen
